抱箍式快开多袋式过滤器

产品时间:2020-01-17 09:30:30

简要描述:

亿胜过滤 抱箍快开袋式过滤器 结构优化,一人轻松开盖和紧固,厂家直销,欢迎来电咨询。...

详细介绍

产品描述

VM系列标准快开多袋式过滤器(简称VM过滤器)是一种专业的液体过滤设备,它能有效地除去液体中不同大小的颗粒物,从而达到液体过滤、净化、分离、回收的目的。 VM过滤器主要由五部分组成:过滤容器、抱箍快开法兰、弹力平衡快速开盖机构、支承网篮和过滤袋。使用VM过滤器过滤液体时,液体从过滤容器侧面进液口进入,由支撑网篮的滤袋上方进入滤袋中,滤袋因液体的均匀的压力面展开,使得液体物料在整个过滤袋内表面得到均匀分布,透过滤袋的液体由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内,完成过滤过程。

        为了保持过滤器高效畅通和过滤精度以及确保下游液体不被污染,运行一段时间后应停机,打开过滤器端盖,把截留物和滤袋一起取出,更换新的滤袋,更换周期视实际情况而定。

       VM系列标准快开多袋式过滤器(简称VM过滤器),是在M过滤器的基础上增加了独有的QIC-LOCK快速开关机构,保证开盖操作简单,缩短停机时间。适用于高流量与高杂质含量的工况下频繁更换滤袋的工艺场合。

技术参数

        设计标准:HG/T21637-1991、GB/T150-2011

         管口连接:法兰

         精度范围:0.5~500μm

         工作压力:0.1~2.5MPa

         工作温度:-196~200℃

         表面处理:喷漆,喷砂,抛光、喷塑等

         放空规格:1/4”

         滤袋型号:1#,2#



产品优势

        1.15秒内启闭上盖,迅速更换滤袋。

         2.带安全泄放机构,排气泄压后才能打开上盖。

         3.利用杠杆原理设计的平衡机构,单手即可推送上盖至任一可开启角度。

         4.精巧的预开启结构设计,利用锲形块支撑,从而使过滤粘性液体时,顶盖开启轻松省力,而不需费很大的力。

         5.快速开关结构是简单、易用和安全的操作系统,将停机时间缩至很短、促进生产力、提高设备过滤效率及减低操作成本。

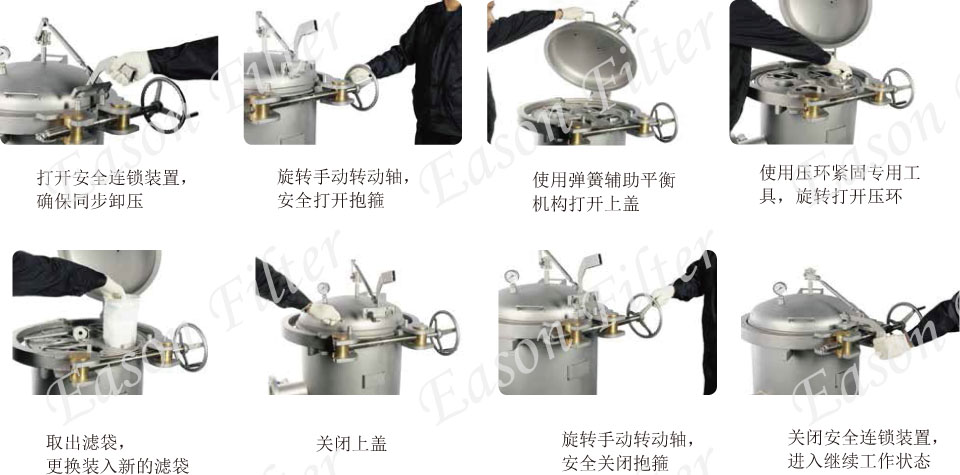

操作流程

         VM过滤器操作简单,换袋时,首先打开设备抱箍外的泄放锁止机构,使设备内压力泄放,保证开盖安全;其次旋转手轮,带动螺杆旋转,使抱箍的两端松开;当抱箍松开到限定位置时,轻轻提起上封头,就可轻松打开上盖。最后更换滤袋,使用专用工具旋开压紧盖,取出脏滤袋,装入干净滤袋,压紧盖安装就位,拉回封头,反向旋转手轮,拉下泄放锁止机构,整个换袋流程完成。整个过程用时少,操作轻便。


应用领域

        应用行业:水处理、造纸、汽车工业、石油化工、精细化工、 涂料、油墨、电子、机械加工等

         适用环境:工业级、卫生

尺寸选型表

型号滤袋型号过滤面积(m2)流量(m3/h)进出口径(DN)设备总高(mm进口高度(mm)出口高度(mm筒体直径(mm
YS-DS-VM-2YS-LY-DS-2150801400850225400
YS-DS-VM-3YS-LY-DS-21.5751001425860235500
YS-DS-VM-4YS-LY-DS-221001001500860250550
YS-DS-VM-5YS-LY-DS-22.51251251550880260600
YS-DS-VM-6YS-LY-DS-231501501570880260650
YS-DS-VM-8YS-LY-DS-242002001620830270750
YS-DS-VM-10YS-LY-DS-252502501720850310900
YS-DS-VM-12YS-LY-DS-263002501750850310950
YS-DS-VM-14YS-LY-DS-2735025017858703101000
YS-DS-VM-16YS-LY-DS-2840012518208903101050
YS-DS-VM-18YS-LY-DS-2945030018509303501150
YS-DS-VM-20YS-LY-DS-21050030018809403501200
YS-DS-VM-22YS-LY-DS-21155030019059503501250
YS-DS-VM-24YS-LY-DS-21260030019309703501300
YS-DS-VM-30YS-LY-DS-21575030019309703501400


备注:多袋式过滤器的尺寸,管口安装高度,口径,滤袋材质,法兰标准、压力等级等,无锡亿胜过滤都可以非标定制。

           有非标定制需求,请联系我司。



注:设备的详细参数、介绍资料等,欢迎来电索取。
