产品描述
M系列标准多袋式过滤器,是一种专业的液体过滤设备,它能有效地除去液体中不同大小的颗粒物,从而达到液体过滤、净化、分离、回收的目的。 M过滤器主要由三部分组成:过滤容器、支承网篮和过滤袋。使用M过滤器过滤液体时,液体从过滤容器侧面进液口进入,由支撑网篮的滤袋上方进入滤袋中,滤袋因液体的均匀的压力面展开,使得液体物料在整个过滤袋内表面得到均匀分布,透过滤袋的液体由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内,完成过滤过程。
为了保持过滤器高效畅通和过滤精度以及确保下游液体不被污染,运行一段时间后应停机,打开过滤器端盖,把截留物和滤袋一起取出,更换新的滤袋,更换周期视实际情况而定。
![1682317134156795.jpg](/static/upload/image/20230424/1682317134156795.jpg)
![1682317134148863.jpg](/static/upload/image/20230424/1682317134148863.jpg)
技术参数
设计标准:HG/T21637-1991、GB/T150-2011
管口连接:螺纹/法兰/卡箍
精度范围:0.5~500μm
工作压力:0.1~2.5MPa
工作温度:-196~200℃
表面处理:喷漆,喷砂,抛光、喷塑等
放空规格:1/4”
滤袋型号:1#,2#
![1682317166197601.jpg](/static/upload/image/20230424/1682317166197601.jpg)
![1682317166200066.jpg](/static/upload/image/20230424/1682317166200066.jpg)
产品优势
1.滤袋侧漏器率小,有力地保证了过滤品质。
2.袋式过滤可承载更大的工作压力,压损小,运行费用低,节能效果明显。
3.滤袋过滤精度不断提高,目前已达到0.1um.
4.不锈钢袋式过滤处理量大、体积小,容污量大,特别对于粘度高的液体,具有过滤速度快,粘念度低,便于清洗等系列优点。
5.基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤器免清洗,省工省时。
6.袋式过滤应用范围广,使用灵活,安装方式多样。

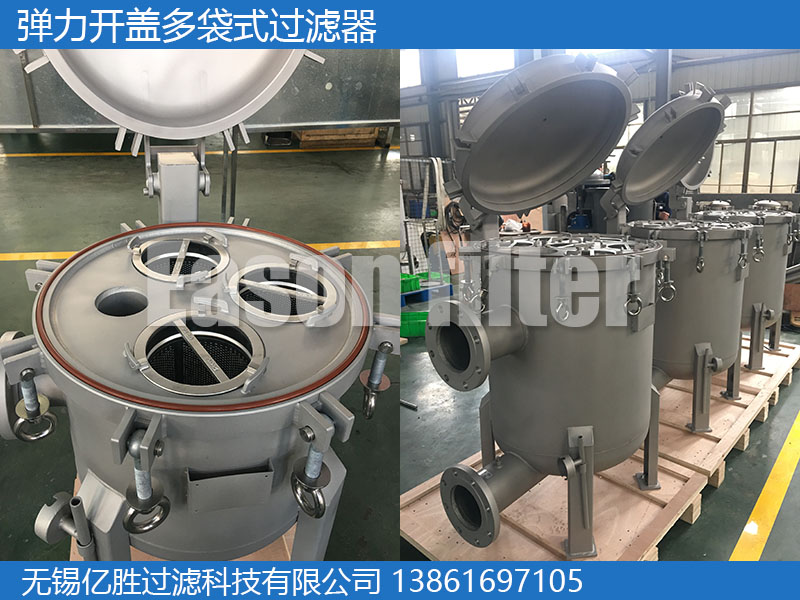

7.采用弹力开盖机构,开盖轻松,手指轻拨即可开盖。降低开盖维护人力需求。
![1682317187812346.jpg 标准多袋式过滤器5.jpg](/static/upload/image/20230424/1682317187812346.jpg)
应用领域
应用行业:水处理、造纸、汽车工业、石油化工、精细化工、 涂料、油墨、电子、机械加工等
适用环境:工业级、卫生
尺寸选型表
型号 | 滤袋型号 | 过滤面积(m2) | 流量(m3/h) | 进出口径(DN) | 设备总高(mm) | 进口高度(mm) | 出口高度(mm) | 筒体直径(mm) |
YS-DS-M-2 | YS-LY-DS-2 | 1 | 50 | 80 | 1400 | 850 | 225 | 400 |
YS-DS-M-3 | YS-LY-DS-2 | 1.5 | 75 | 100 | 1425 | 860 | 235 | 500 |
YS-DS-M-4 | YS-LY-DS-2 | 2 | 100 | 100 | 1500 | 860 | 250 | 550 |
YS-DS-M-5 | YS-LY-DS-2 | 2.5 | 125 | 125 | 1550 | 880 | 260 | 600 |
YS-DS-M-6 | YS-LY-DS-2 | 3 | 150 | 150 | 1570 | 880 | 260 | 650 |
YS-DS-M-8 | YS-LY-DS-2 | 4 | 200 | 200 | 1620 | 830 | 270 | 750 |
YS-DS-M-10 | YS-LY-DS-2 | 5 | 250 | 250 | 1720 | 850 | 310 | 900 |
YS-DS-M-12 | YS-LY-DS-2 | 6 | 300 | 250 | 1750 | 850 | 310 | 950 |
YS-DS-M-14 | YS-LY-DS-2 | 7 | 350 | 250 | 1785 | 870 | 310 | 1000 |
YS-DS-M-16 | YS-LY-DS-2 | 8 | 400 | 125 | 1820 | 890 | 310 | 1050 |
YS-DS-M-18 | YS-LY-DS-2 | 9 | 450 | 300 | 1850 | 930 | 350 | 1150 |
YS-DS-M-20 | YS-LY-DS-2 | 10 | 500 | 300 | 1880 | 940 | 350 | 1200 |
YS-DS-M-22 | YS-LY-DS-2 | 11 | 550 | 300 | 1905 | 950 | 350 | 1250 |
YS-DS-M-24 | YS-LY-DS-2 | 12 | 600 | 300 | 1930 | 970 | 350 | 1300 |
YS-DS-M-30 | YS-LY-DS-2 | 15 | 750 | 300 | 1930 | 970 | 350 | 1400 |
备注:多袋式过滤器的尺寸,管口安装高度,口径,滤袋材质,法兰标准、压力等级等,无锡亿胜过滤都可以非标定制。
有非标定制需求,请联系我司。
注:设备的详细参数、介绍资料等,欢迎来电索取。
