产品描述
顶入式单袋式过滤器上盖为铸造开模,以滤袋为元件安置于桶体内置的冲孔筒篮内,拦截滤液中的微量细小杂质,适用于精密过滤,多领域内替代传统型的芯式过滤产品,具有通量大、操作便捷、耗材经济的突出优点,特别适合过滤粘性液体,要求无泄漏的场合,并能满足多种高精度过滤工况要求。
![1682316742816895.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316742816895.jpg)
![1682316742143416.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316742143416.jpg)

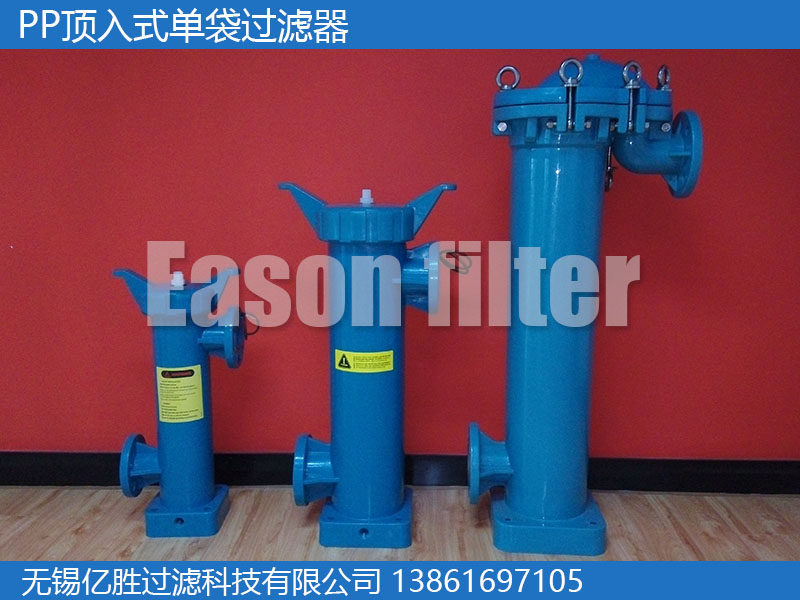

针对防腐需求的场合,纯PP一体浇筑的顶入式单袋式过滤器即可以满足使用要求。耐腐蚀,可承受1.0MPa的高压。
![1682316784214462.jpg](/static/upload/image/20230424/1682316784214462.jpg)
![1682316784149349.jpg](/static/upload/image/20230424/1682316784149349.jpg)
技术参数
设计标准:HG/T21637-1991
管口连接:螺纹/法兰/卡箍
精度范围:0.5~500μm
工作压力:0.1~2.5MPa
工作温度:-196~200℃
表面处理:喷漆,喷砂,抛光等
口径规格:DN25-DN50
放空规格:1/4”
滤袋型号:1#,2#,3#,4#
![1682316817437513.jpg](/static/upload/image/20230424/1682316817437513.jpg)
![1682316817165103.jpg](/static/upload/image/20230424/1682316817165103.jpg)
产品优势

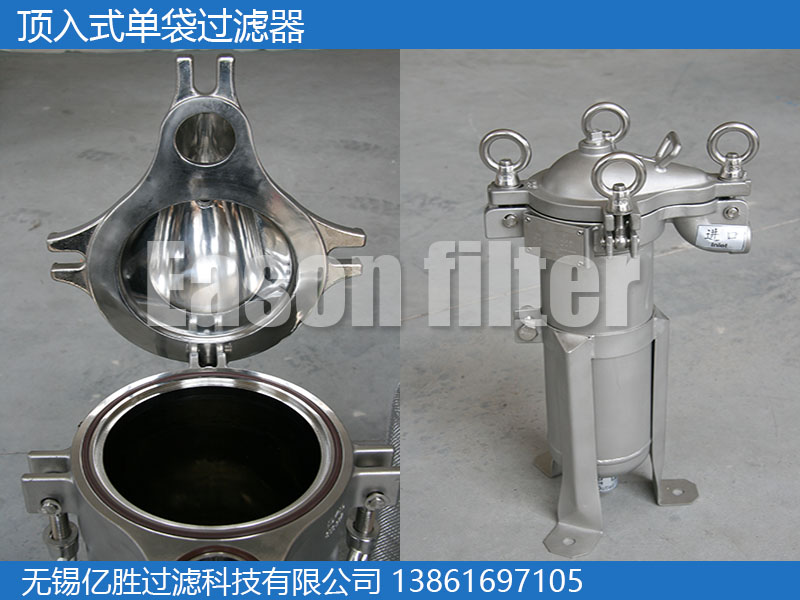

采用快开式上盖设计,操作简单便捷。
上端盖为铸造,进口进入顶部的管路为扩张形式,降低流速,减小对滤袋的冲击。
滤袋直接被上端盖压住密封,密封效果优于标准压盘密封方式,可靠性高,无泄漏。
过滤器内部无结构件,无清洁死角,可定制卫生级。
可内喷涂涂层以满足强腐蚀工况。
可调高度的支脚,方便现场安装。
![1682316838158826.jpg](/static/upload/image/20230424/1682316838158826.jpg)
![1682316838113314.jpg](/static/upload/image/20230424/1682316838113314.jpg)
应用领域
应用行业:水处理、造纸、汽车工业、石油化工、精细化工、涂料、油墨、电子、机械加工等
适用环境:工业级、卫生级、食品级。
尺寸选型表
型号 | 滤袋型号 | 过滤面积(m2) | 流量(m3/h) | 总高(mm) | 筒体直径(mm) |
YS-DS-TS-1 | YS-LY-DS-1 | 0.25 | 15 | 720 | φ219 |
YS-DS-TS-2 | YS-LY-DS-2 | 0.5 | 30 | 960 | φ219 |
YS-DS-TS-3 | YS-LY-DS-3 | 0.09 | 6 | 300 | φ114 |
YS-DS-TS-4 | YS-LY-DS-4 | 0.15 | 8 | 450 | φ114 |
滤袋型号 | 材料种类 | 材料形式 | 接缝处理 | 长度(mm) | 直径(mm) | 过滤面积(m2) | 容积(L) |
YS-LY-DS-1 | PP,PE,Nylon,PTFE,SS,聚醚砜等 | 毡料 | 焊接/线缝 | 420 | 180 | 0.25 | 8.0 |
YS-LY-DS-2 | 毡料 | 焊接/线缝 | 820 | 180 | 0.5 | 17.5 |
YS-LY-DS-3 | 毡料 | 焊接/线缝 | 230 | 100 | 0.09 | 1.5 |
YS-LY-DS-4 | 毡料 | 焊接/线缝 | 380 | 100 | 0.15 | 2.5 |
注:设备的详细参数、介绍资料等,欢迎来电索取。
