产品描述

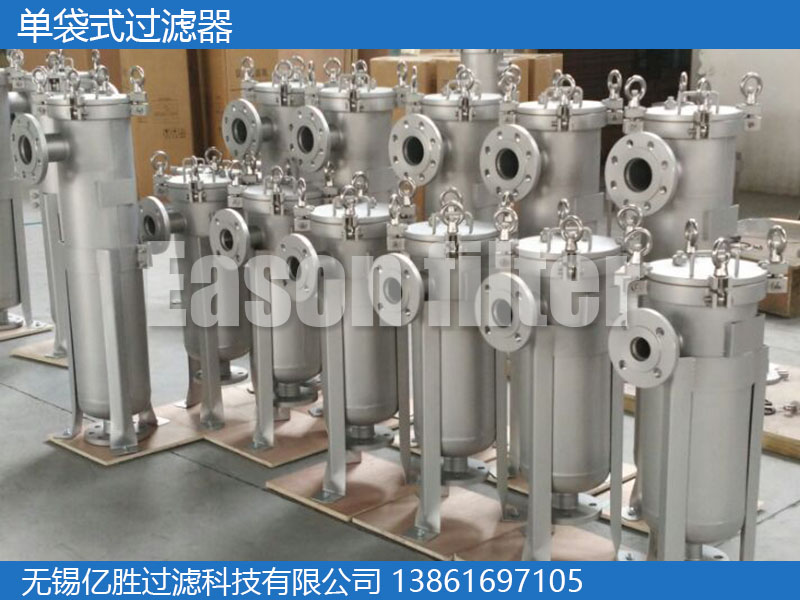

标准单袋式过滤器,是专为常规过滤应用工况推出的高性价比过滤器。采用碳钢、SS304、SS316L材料,按严格的化工标准设计制造,耐腐蚀性能优异,安全可靠,经久耐用。上盖快开式设计,旋松式吊环螺母紧固,手动旋开螺母,即可打开上盖,滤袋更换方便,滤袋与过滤器密封严密。目前已广泛应用于各类过滤工况。
![](/static/upload/image/20230424/1682315981181758.jpg)
![](/static/upload/image/20230424/1682315981133843.jpg)

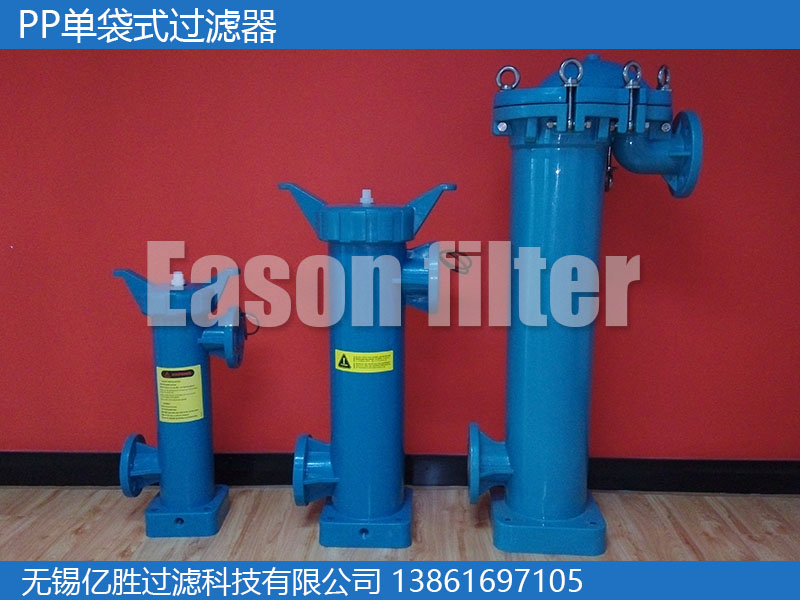

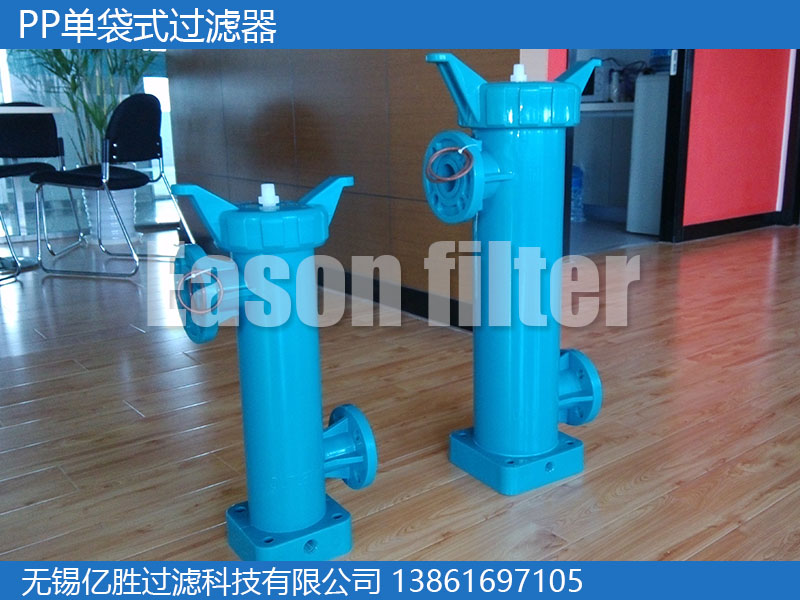

纯PP一体成型单袋式过滤器是专门为腐蚀性工况研发的过滤器,可适用于常温强腐蚀的工作环境。操作简便,使用寿命长。
![1682316217727148.jpg](/static/upload/image/20230424/1682316217727148.jpg)
![1682316217129232.jpg](/static/upload/image/20230424/1682316217129232.jpg)
技术参数
设计标准:HG/T21637-1991
管口连接:螺纹/法兰/卡箍
精度范围:0.5~500μm
工作压力:0.1~2.5MPa
工作温度:-196~200℃
表面处理:喷漆,喷砂,抛光等
口径规格:DN25-DN50
放空规格:1/4”
滤袋型号:1#,2#,3#,4#
![1682316134668743.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316134668743.jpg)
![1682316217482657.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316217482657.jpg)
![1682316217165186.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316217165186.jpg)
产品优势
采用快开式上盖设计,操作简单便捷。
支撑网篮开孔优化设计,保证强度且增大开孔率。
支撑网篮椭圆形底部,充分贴合支撑滤袋
采用O型圈密封,轻松紧固,经久耐用。
不锈钢支脚,耐腐蚀,高度可调,便于现场安装。
处理量大、集体小、纳污量大,特别对于粘度高的液体,具有过滤速度快,便于清洗等系列优点。
![1682316246139905.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316246139905.jpg)
![1682316247101390.jpg](http://www.easonfilter.com/static/upload/image/20230424/1682316247101390.jpg)
应用领域
应用行业:水处理、造纸、汽车工业、石油化工、精细化工、 涂料、油墨、电子、机械加工等
适用环境:工业级、卫生级、食品级。
尺寸选型表
型号 | 滤袋型号 | 过滤面积(m2) | 流量(m3/h) | 总高(mm) | 筒体直径(mm) |
YS-DS-S-1 | YS-LY-DS-1 | 0.25 | 15 | 720 | φ219 |
YS-DS-S-2 | YS-LY-DS-2 | 0.5 | 30 | 1070 | φ219 |
YS-DS-S-3 | YS-LY-DS-3 | 0.09 | 6 | 430 | φ114 |
YS-DS-S-4 | YS-LY-DS-4 | 0.15 | 8 | 580 | φ114 |
滤袋型号 | 材料种类 | 材料形式 | 接缝处理 | 长度(mm) | 直径(mm) | 过滤面积(m2) | 容积(L) |
YS-LY-DS-1 | PP,PE,Nylon,PTFE,SS,聚醚砜等 | 毡料 | 焊接/线缝 | 420 | 180 | 0.25 | 8.0 |
YS-LY-DS-2 | 毡料 | 焊接/线缝 | 820 | 180 | 0.5 | 17.5 |
YS-LY-DS-3 | 毡料 | 焊接/线缝 | 230 | 100 | 0.09 | 1.5 |
YS-LY-DS-4 | 毡料 | 焊接/线缝 | 380 | 100 | 0.15 | 2.5 |
注:设备的详细参数、介绍资料等,欢迎来电索取。
