设备描述
SV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动,各自分散彼此,在各种型号的静态混合器中,SV型的混合效果优于其他类型,用于乳化过程时能使液滴分散0.5-2um,用于一般的混合过程不均匀度系数a而且没有放大效应。

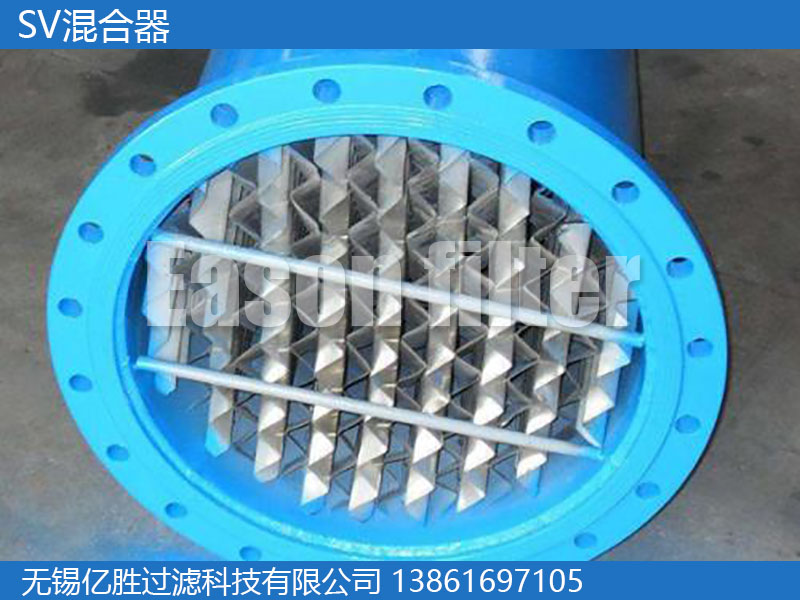

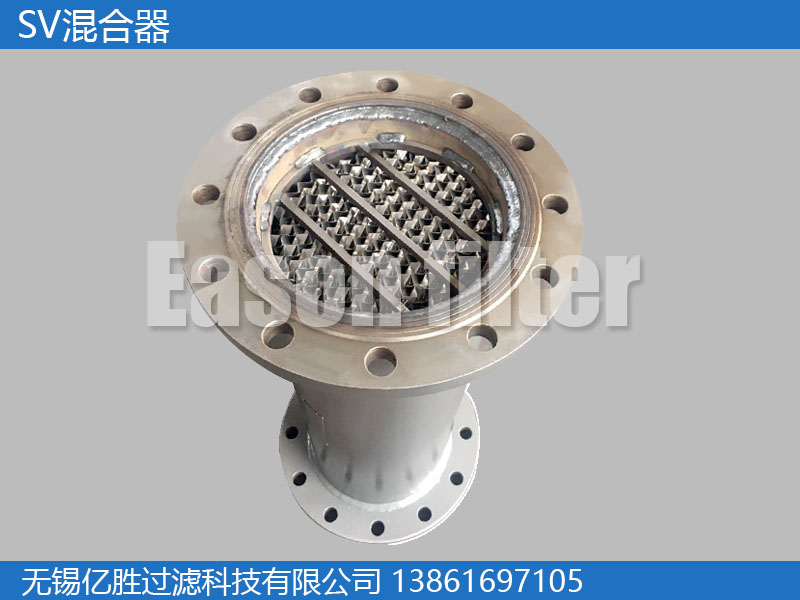

SV型静态混合器单元是由一定规格的波纹板组装而成的圆柱体,技术特性:极限高分散程度为:1-2μm,液液相及气气相不均匀度系数为:≤1-5% 。
![1682324028353134.jpg](/static/upload/image/20230424/1682324028353134.jpg)
![1682324028129557.jpg](/static/upload/image/20230424/1682324028129557.jpg)
设备原理

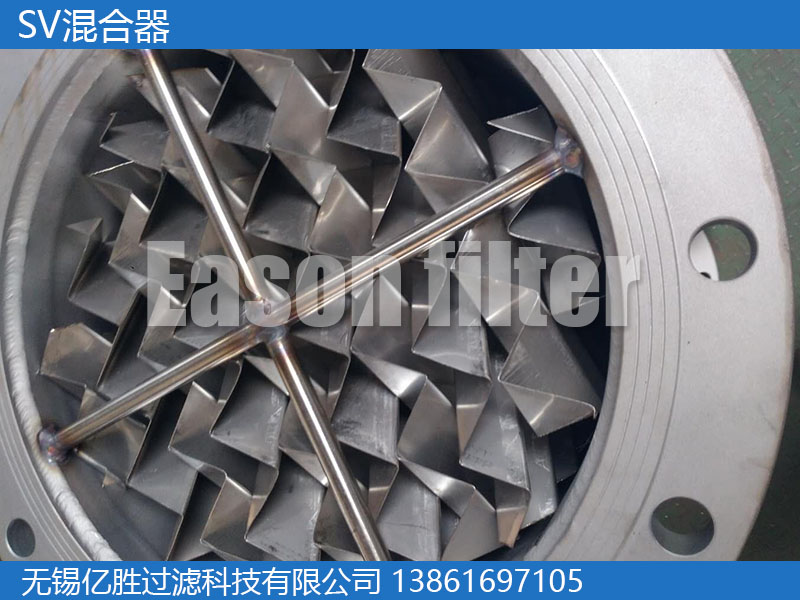

SV型静态混合器的混合过程是靠固定在管内的混合元件进行的,由于混合元件的作用,使流体时而左旋时而右旋,不断改变流动方向,不仅将中心液流推向周边,而且将周边流体推向中心,从而造成良好的径向混合效果。与此同进,流体自身的旋转作用在相邻元件连接处的界面上亦会发生。这种完善的径向环流混合作用,使流体在管子截面上的温度梯度、速度梯度和质量梯度明显减少。
![1682324054185499.jpg](/static/upload/image/20230424/1682324054185499.jpg)
![1682324054959157.jpg](/static/upload/image/20230424/1682324054959157.jpg)
技术参数

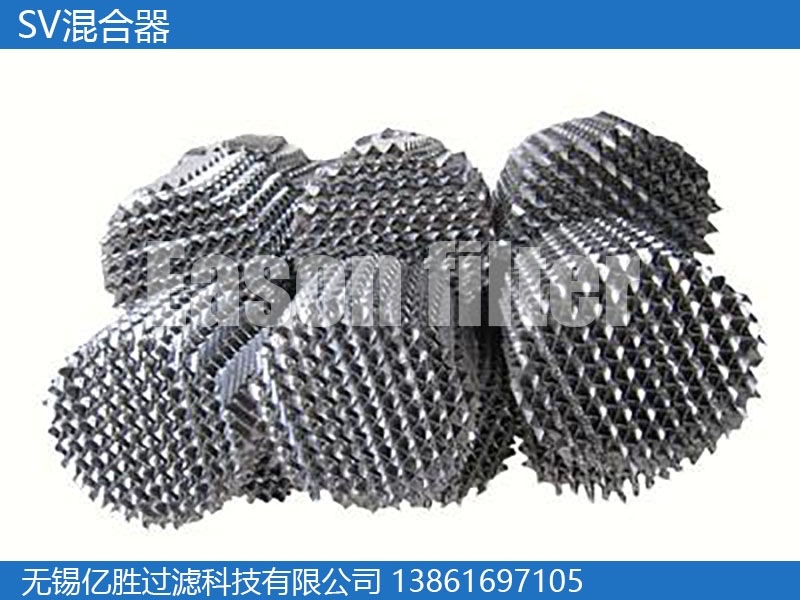

混合单元形式: 波纹板
壳体材质:CS、304、316L、CS+防腐涂层
混合单元材质:304、316L
适用粘度(cp):0-100
适用温度(℃):-196~400
设计压力(MPa):1.0/1.6/2.5
注:混合单元数量、设计压力可非标设计
![1682324077848157.jpg SV混合器5.jpg](/static/upload/image/20230424/1682324077848157.jpg)
应用领域
适用于粘度100cps以内的液液、液气、气气的混合乳化、反应、吸收、萃取、强化传热过程。
注:设备的详细参数、介绍资料等,欢迎来电索取。
