产品描述
刷式自清洗过滤器是一种技术成熟的全自动过滤器,广泛应用于水处理领域,服役于电厂、钢厂的循环水过滤、环保水处理、食品行业的清洗水过滤、中央空调冷冻水循环过滤等场所。刷式自清洗过滤器是一套由监测仪表、控制系统、动力系统等组成的功能完备的过滤器。可在水质较差,需要频繁清洗或更换滤元的过滤工况下完美的替代原始的常规过滤器。具有无人值守,全自动运行,故障报警,使用寿命长,操作简便的优点。现广泛使用在水资源的连续过滤工况中。

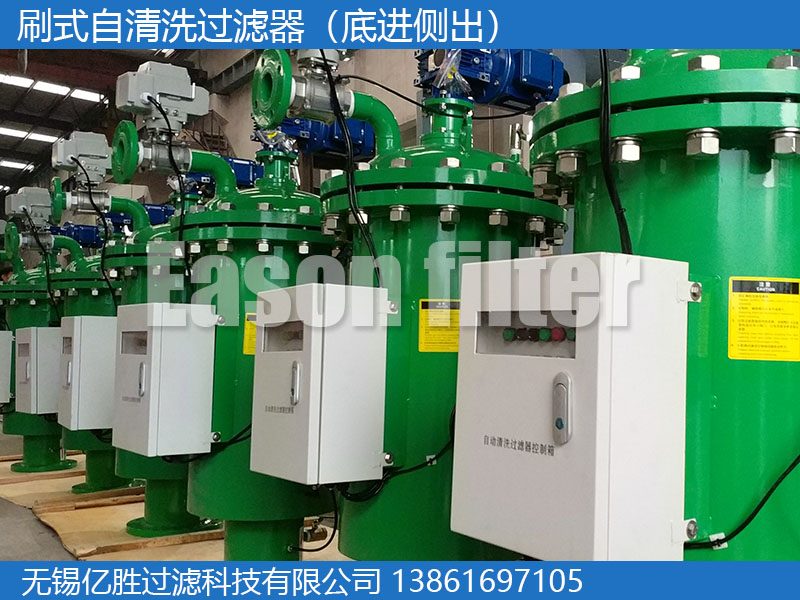

底进侧出结构的刷式自清洗过滤器,是针对流体中杂质为悬浮物、藻类、木屑、青苔等密度与水相近或比水轻的杂物。

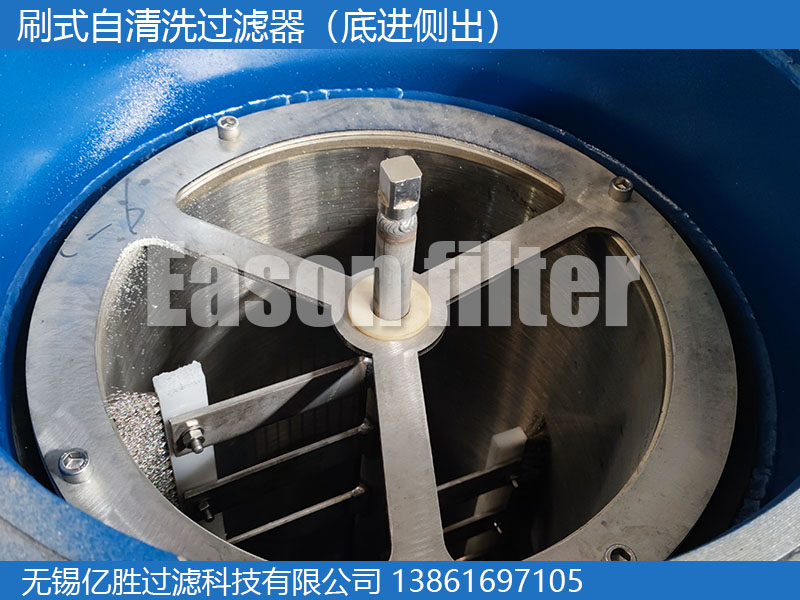

底进侧出结构的刷式自清洗过滤器,流体从底部的进水口进入设备,过滤后的清水从侧边出水口流出,清洗排污时,滤芯内部的杂质被毛刷刷下后,沿着水流向上,并从顶部排污口排出。
![](/static/upload/image/20230420/1681962101414168.jpg)
![](/static/upload/image/20230420/1681962100861591.jpg)
技术参数
过滤单元数量:1
滤元形式: 楔形滤网
可选精度(μm):25-3000
壳体材质:CS、304、316L、CS+防腐涂层
最低工作压力(MPa):0.2
适用温度(℃):0~100
设计压力(MPa):1.0/1.6/2.5
设计流量(m3/h):20-5000
注:过滤单元数量、过滤精度、设计压力可非标设计
![](/static/upload/image/20230420/1681962112159240.jpg)
产品优势
过滤精度默认为100微米,从25到3000微米可选
过滤面积大,纳污量高
自动控制分压差控制、时间控制、手动控制
自清洗排污时间短,清洗时间15-60秒可选
排污水量少,低于工作流量1%
控制系统内含电机过载保护
整机使用寿命可达10年以上
楔形滤芯可根据流体性质选用不同耐腐蚀材质
滤芯材质有304、316L、2205、2507等可选
当现场需求变高时,可用更高精度滤芯替换
毛刷有不锈钢钢刷、塑料高分子刷可选
应用领域
原水处理、水处理系统、电力、钢铁、造纸、采矿、石油化工、市政设施等水处理工况,使用于水质恶劣,杂质含量高,需要连续过滤,在线清洗的使用场景。
适用液体:
原水、工艺用水、冷却循环水、高压喷淋水、低压喷淋、海水淡化等
![](/static/upload/image/20230420/1681962100498692.jpg)

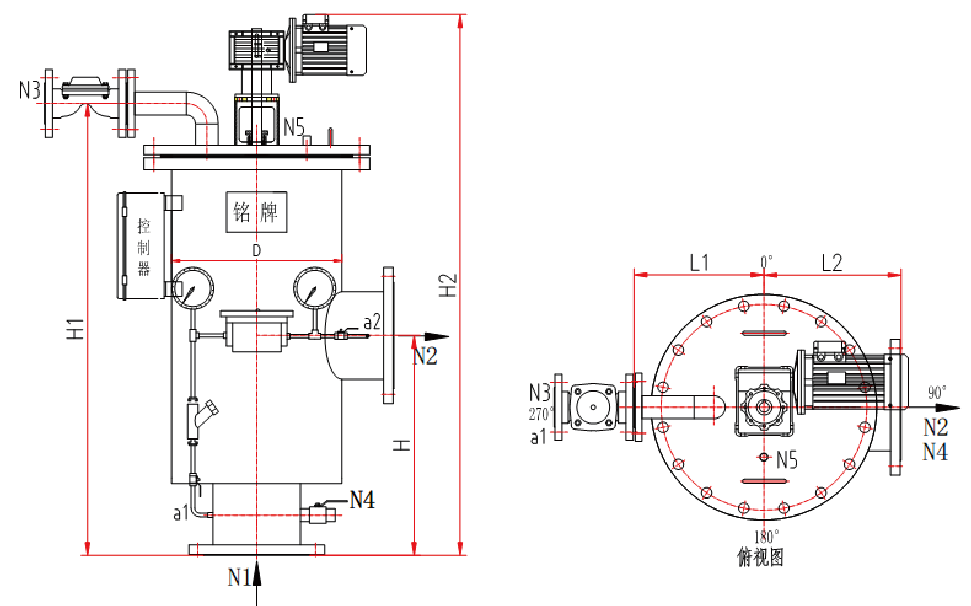

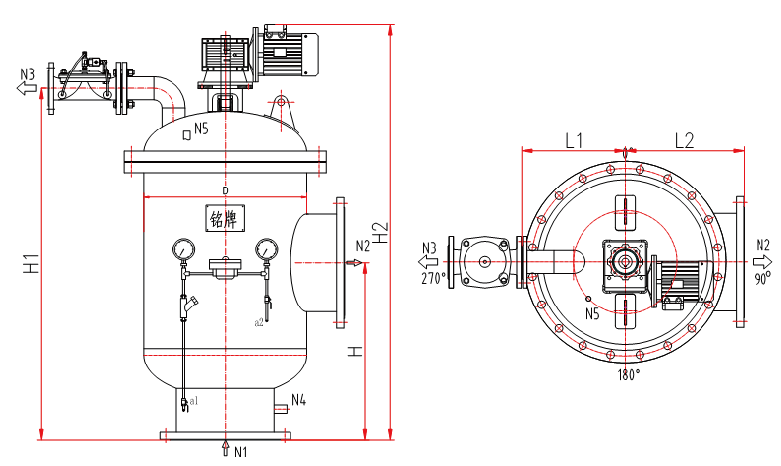

选型参数表
![](/static/upload/image/20211110/1636518461138963.png)
![](/static/upload/image/20211110/1636518462290193.png)
型号 | H(mm) | H1(mm) | H2(mm) | H2(mm) | L1(mm) | L2(mm) | L2(mm) | D(mm) | 额定流量m3/h | 过滤面积cm2 | 进出口经 DN | 排污口径 DN | 电机功率 KW |
HY-SC-S1-273-80 | 500 | 830 | 1100 | 1100 | / | 235 | 235 | 273 | 50 | 2512 | 80 | 25 | 0.25 |
HY-SC-S1-325-100 | 500 | 830 | 1100 | 1100 | / | 285 | 285 | 325 | 80 | 3768 | 100 | 25 | 0.25 |
HY-SC-S1-426-200 | 550 | 1190 | 1400 | 1400 | 325 | 350 | 350 | 425 | 200 | 6594 | 200 | 50 | 0.25 |
HY-SC-S1-530-250 | 600 | 1190 | 1400 | 1400 | 325 | 415 | 415 | 530 | 300 | 8792 | 250 | 50 | 0.37 |
HY-SC-S1-630-300 | 785 | 1460 | 1710 | 1710 | 325 | 460 | 460 | 630 | 500 | 14130 | 300 | 80 | 0.37 |
HY-SC-S1-720-350 | 785 | 1520 | 1750 | 1750 | 400 | 510 | 510 | 720 | 600 | 16956 | 350 | 80 | 0.55 |
HY-SC-S1-820-400 | 785 | 1600 | 1870 | 1870 | 450 | 600 | 600 | 820 | 800 | 24178 | 400 | 80 | 0.55 |
HY-SC-S1-920-450 | 900 | 1740 | 1990 | 1990 | 450 | 660 | 660 | 920 | 1000 | 28260 | 450 | 80 | 0.75 |
HY-SC-S1-1020-500 | 900 | 1850 | 2100 | 2100 | 530 | 710 | 710 | 1020 | 1200 | 34697 | 500 | 80 | 0.75 |
备注:1、刷式自清洗过滤器的尺寸,管口安装高度,口径,滤芯材质,法兰标准、压力等级等,无锡亿胜过滤都可以非标定制。
2、刷式自清洗过滤器可以带支腿,请订购时注明。
![](/static/upload/image/20230420/1681962101808688.jpg)
![1681962281934944.jpg 刷式过滤器底进侧出5.jpg](/static/upload/image/20230420/1681962281934944.jpg)
注:设备的详细参数、介绍资料等,欢迎来电索取。
