产品描述
反冲洗过滤器是由精密过滤器改良设计而来,具有精密过滤器高过滤精度的优点,也增加了可以对高精度滤芯自动再生、清洗的功能。

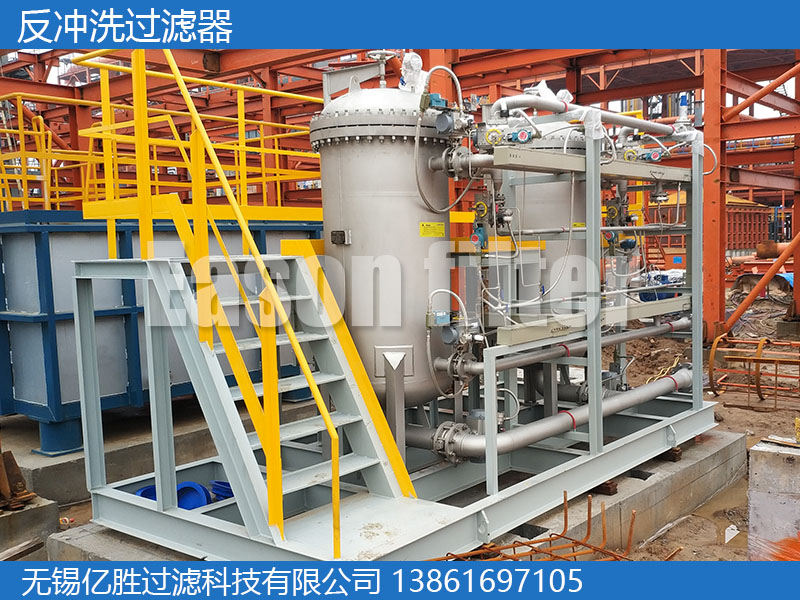

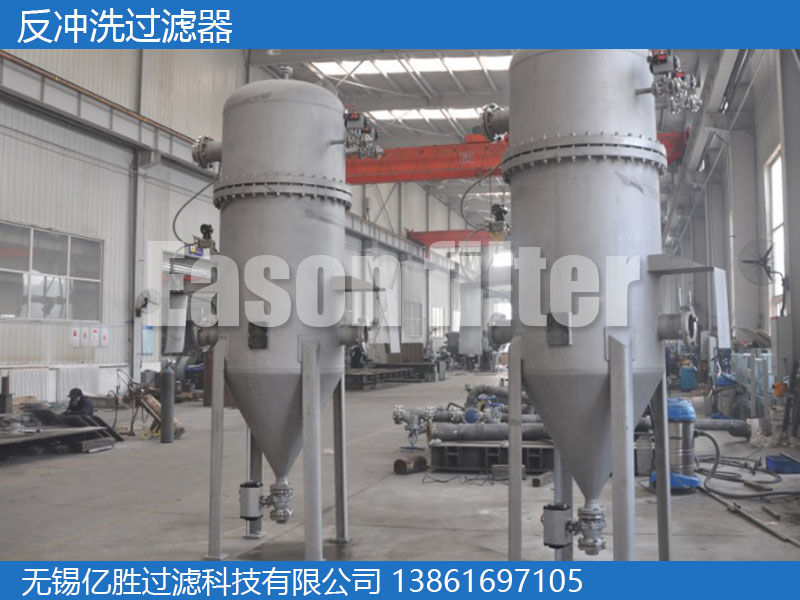

反冲洗过滤器外形结构与精密过滤器相近,但高精度滤芯采用吊装的形式,方便吹落滤芯上的杂质。

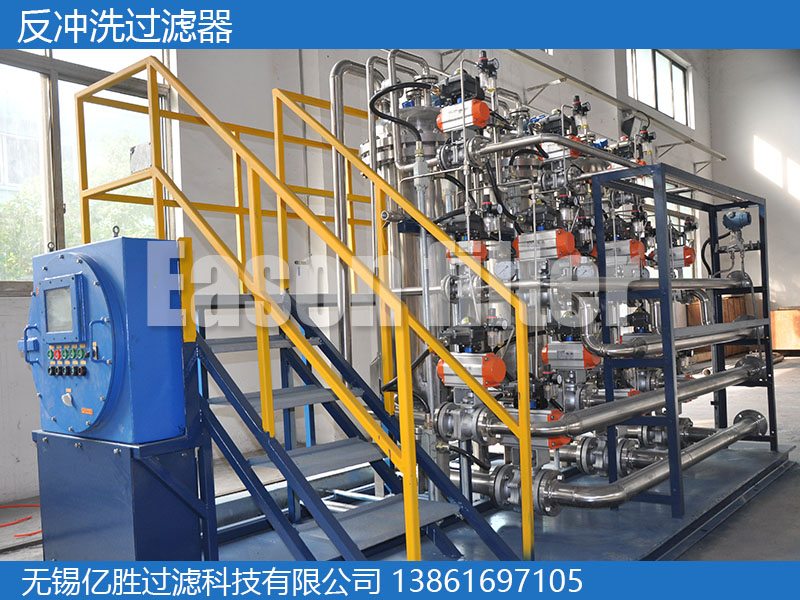

全自动反冲洗过滤器,配有压差感应仪表,自动阀门,PLC,可以自动进行过滤和反冲洗切换,并完成反冲洗的清洗流程,实现无人值守,全自动运行的功能。

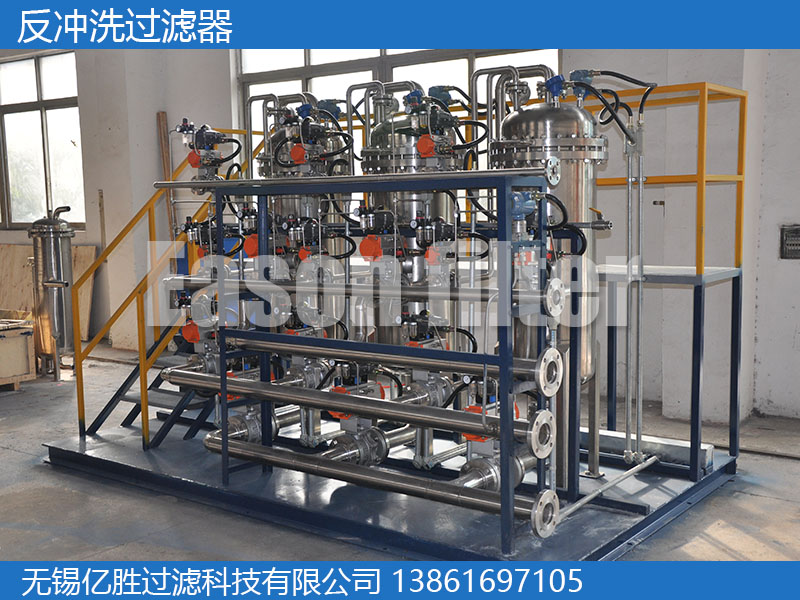

全自动反冲洗过滤器可单台使用,每次清洗的时候暂停过滤,反冲洗、再生后再继续过滤。在要求连续过滤的场合,可使用多台全自动反冲洗过滤器并联,留一台备用的方式来实现灵活切换,不间断过滤的目标。
反冲洗系列产品可以广泛使用在过滤精度要求高,杂质含量较多的使用工况,可以节省频繁更换耗材的人力、财力的费用和时间,提高生产效率,降低损耗,在不更改工艺的情况下提高企业的产量。
![1682313290748877.jpg](/static/upload/image/20230424/1682313290748877.jpg)
![1682313290177609.jpg](/static/upload/image/20230424/1682313290177609.jpg)
技术参数
壳体材质:CS、304、316L、CS+防腐涂层
滤芯数量:按需设计
滤芯材质:304、316L、PE、钛、PTFE

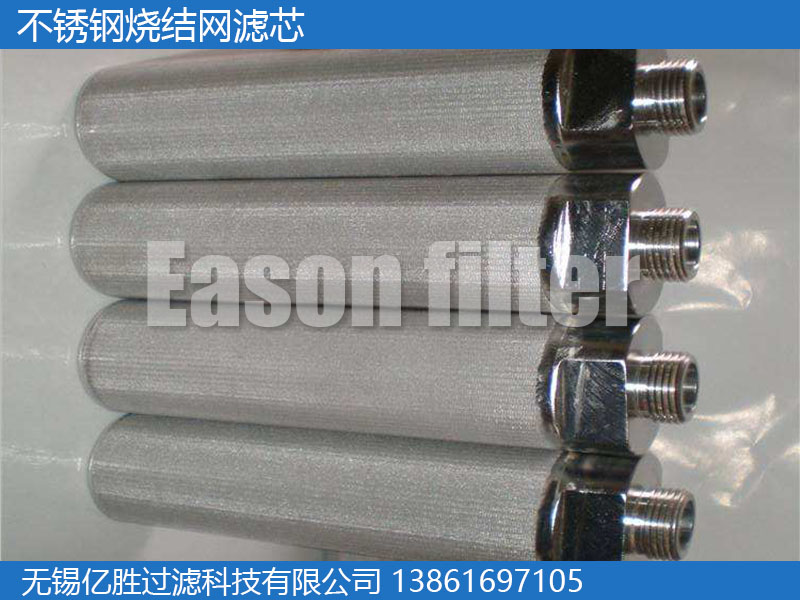

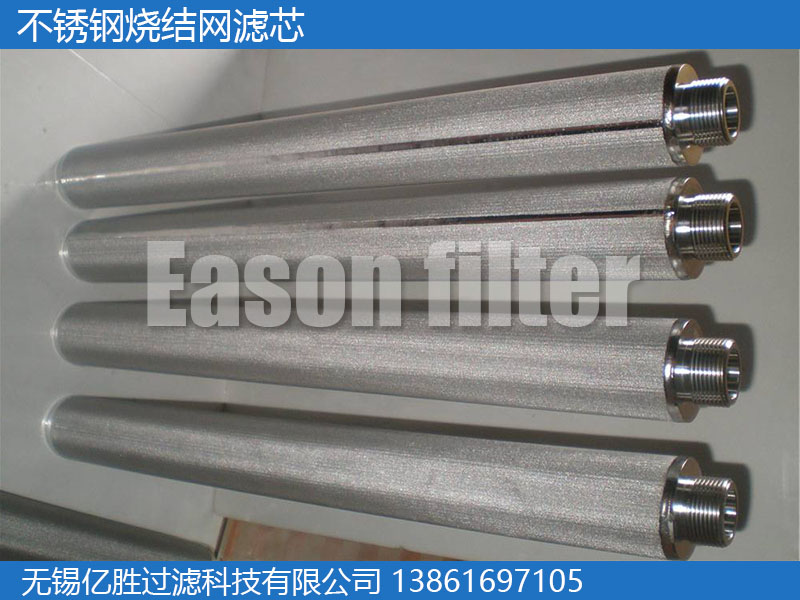

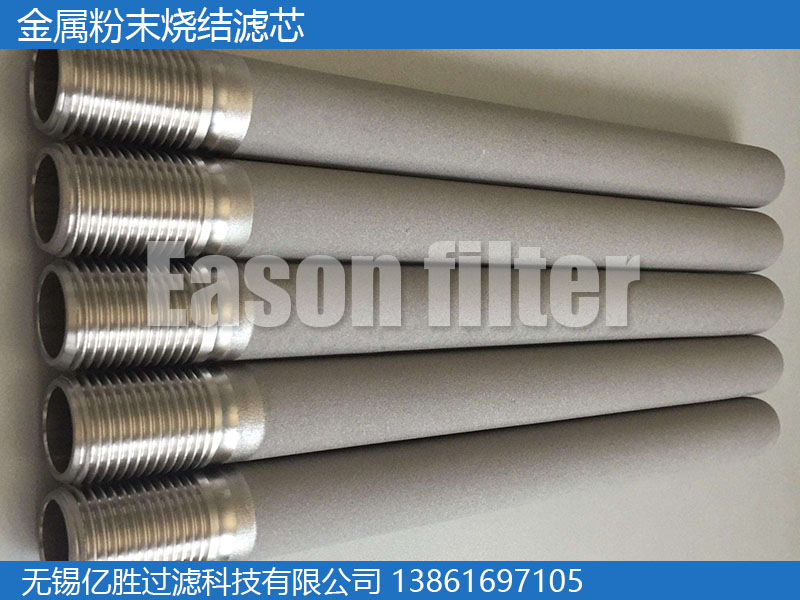

滤芯形式:烧结网、粉末烧结、楔形
滤芯精度(μm):0.22-100
工作压力(MPa):-0.1~10
分离效率:99.9%
设计标准:GB/T150-2011
注:可设计分组反吹
![1682313313204783.jpg](/static/upload/image/20230424/1682313313204783.jpg)
![1682313313164431.jpg](/static/upload/image/20230424/1682313313164431.jpg)
工作原理
反冲洗过滤器是可以在不拆卸的情况下对滤芯进行再生、清洗的精密过滤器。
过滤流程:
当液体从过滤器进口进入设备后,充满过滤器内筒体,水流在压力的作用下从滤芯外侧向内过滤,颗粒杂质被拦截在滤芯外侧。当过滤了一段时间后,滤芯外表面
的杂质厚度逐渐增加,有效过滤面积逐渐减小,滤芯内外的压差也逐步变大,过滤器的通量也逐渐变小,当达到一定值时,需要对过滤器进行反吹、再生。
再生流程:
当差压达到设定值时,可手动或通过PLC对过滤器开始反吹、再生流程。首先关闭过滤器进出口,打开反吹口,开始充压,当压力达到一定值时,打开排污阀,进行冲洗。此过程重复几次,直到再生流程结束。关闭排污阀打开进出口阀,恢复过滤流程。
![](/static/upload/image/20211104/1636010429377620.jpg)
产品优势
1、结构紧凑合理,单位容积设备的过滤面积大
2、过滤效率达到99.9%以上
3、过滤精度高,可达0.22μm
4、多样化的结构设计,可适应多种要求
5、爆破反吹,冲击力大,反吹效果好
6、滤芯强度高,可耐受0.7MPa的差压
7、PLC控制,安全可靠
8、适用范围广,气体和液体过滤均可
9、立式结构,占地小,安装方便
10、可配装差压仪表、自动阀、PLC控制系统,以实现自动排液。
11、多台设备并联,实现不断流反洗
12、多种滤芯可选,适用各种工况需求
13、滤芯使用寿命长
14、使用反洗液与压缩气体组合反吹,可清洁不易脱落的杂质。
15、设备较大,滤芯较多时,滤芯可分组隔离反吹,保证清洁效果
16、过滤器壳体按压力容器设计、制造和检验,并受特检院监检,质量保证。
![1682313352112524.jpg](/static/upload/image/20230424/1682313352112524.jpg)
![1682313352207950.jpg](/static/upload/image/20230424/1682313352207950.jpg)
应用领域
医药及食品行业洁净水精细过滤
化工行业成品精细过滤
炼化行业催化剂回收、成品精细过滤
研磨液、贵金属加工废水等回收
气体精密过滤
超细粉尘过滤回收
![1682313371100325.jpg](/static/upload/image/20230424/1682313371100325.jpg)
![1682313371139624.jpg](/static/upload/image/20230424/1682313371139624.jpg)
注:设备的详细参数、介绍资料等,欢迎来电索取。
