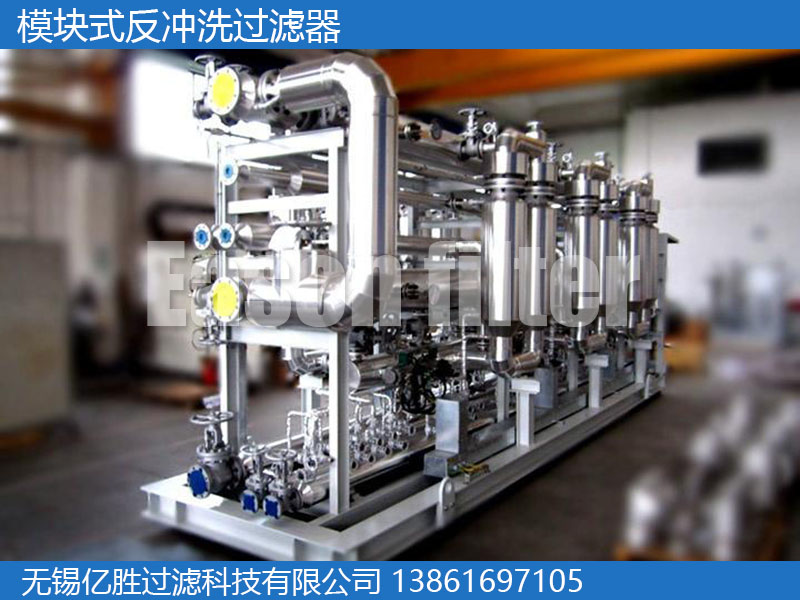

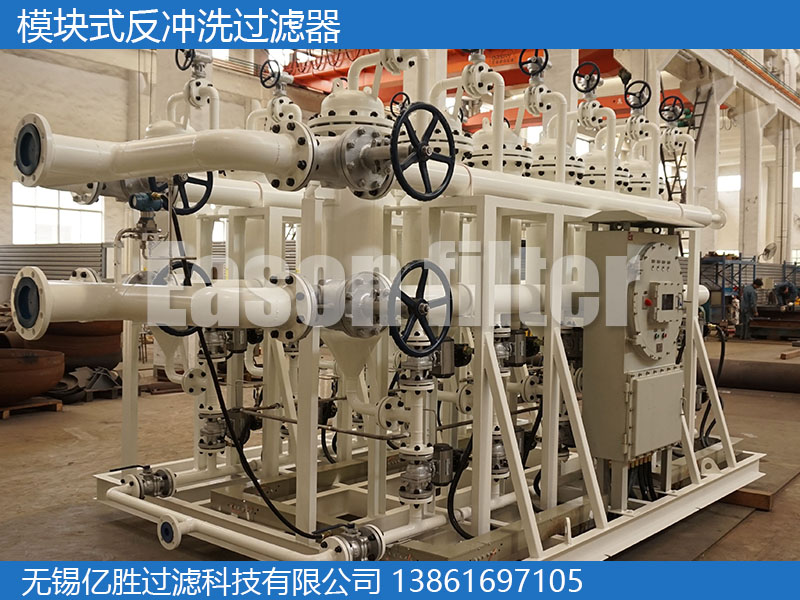

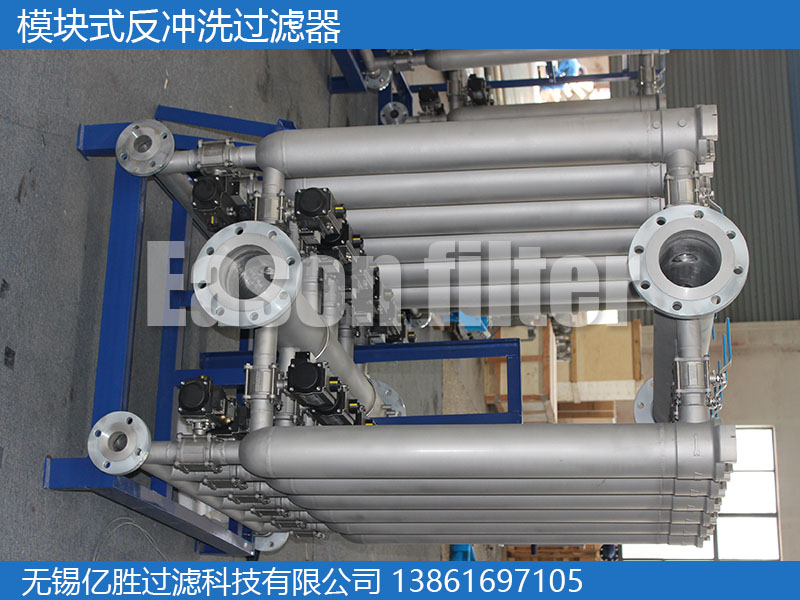

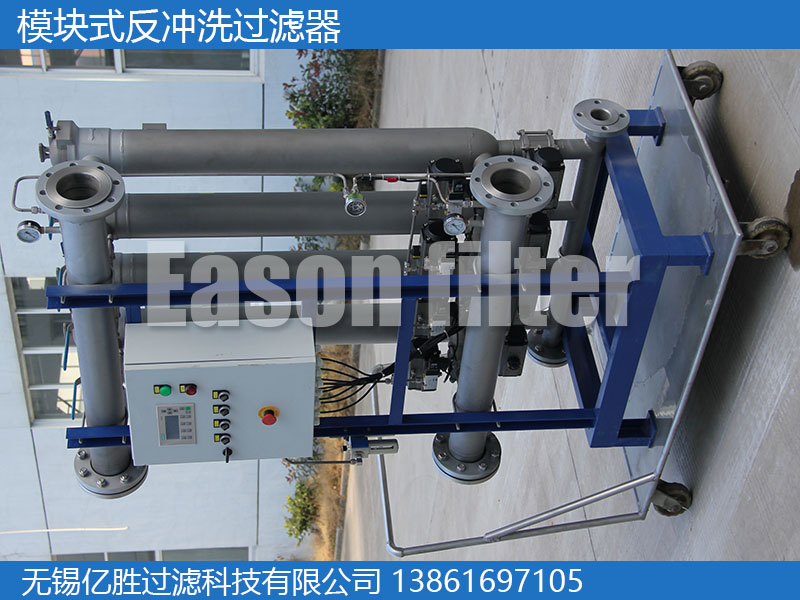

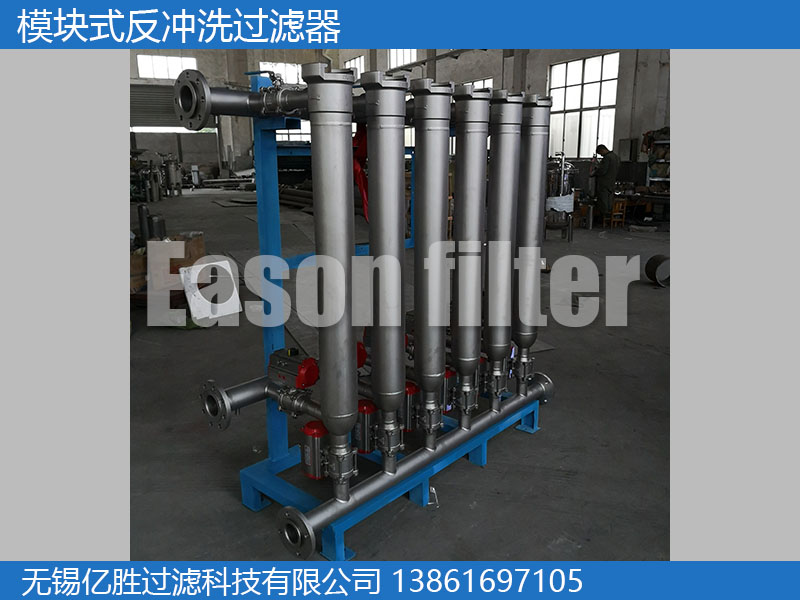

模块式反冲洗过滤器

产品时间:2023-04-24 13:10:15

简要描述:

亿胜过滤 MBF系列模块化自清洗过滤器(简称MBF过滤器)是基于模块化设计理念推出的全自动过滤系统,具有高度的可靠性和灵活的扩展性,自动化运行,经久耐用,免人工清洗,非常容易打开维护。...

详细介绍

产品描述

      MBF系列模块化自清洗过滤器(简称MBF过滤器)是基于模块化设计理念推出的全自动过滤系统,具有高度的可靠性和灵活的扩展性,自动化运行,经久耐用,免人工清洗,非常容易打开维护,采用独特的V-SLOT滤元、烧结网滤芯、粉末烧结滤芯等,反冲彻底,耗用的反冲洗液体少。过滤系统可采用过滤后净液反冲洗,也可采用外部高压气体、清夜、溶剂等清洗,以满足不同需求。

    MBF过滤器能净化流体,保护后道关键设备,遵循高性能、高品质、高可靠性的标准设计制造

    MBF过滤器适用于各种油、水、化工原料、有机溶剂等使用工况。

技术参数

      壳体材质:CS、304、316L

       滤芯数量:1、按需设计

       滤芯材质:304、316L、PE、钛、PTFE

       滤芯形式:烧结网、粉末烧结、楔形

       滤芯精度(μm):0.22 ~ 100

       工作压力(MPa):-0.1 ~ 10

       工作温度(℃):-196 ~ 400

       反冲洗压力(MPa):≥0.3

       反冲洗介质:滤后清夜、外接清夜或气体

       分离效率:99.9%

       设计标准:GB/T150-2011、HG/T21637-1991

工作原理

       模块式反冲洗过滤器由多组过滤器组合并联。

  过滤流程:

  液体从入口总管流入每个过滤器的进口管后,再进入设备,液体充满过滤器内筒体,水流在压力的作用下从滤芯外侧向内过滤,颗粒杂质被拦截在滤芯外侧。当过滤了一段时间后,滤芯外表面的杂质厚度逐渐增加,有效过滤面积逐渐减小,滤芯内外的压差也逐步变大,过滤器的通量也逐渐变小,当达到一定值时,需要对过滤器进行反吹、再生。

  清洗流程:

  当差压达到设定值时,可手动或通过PLC对过滤器按顺序逐一开始反洗、再生流程。模块式反冲洗过滤器反洗分为以下两种:滤后清液反洗和外接清液或气源反洗。

  滤后清液反洗:关闭待清洗过滤器进口阀,打开排污阀,其他待清洗过滤器的滤出清液对此过滤器进行反洗,反洗一定时间后关闭排污阀,打开进口阀,恢复过滤状态,再按顺序对下一台过滤器进行清洗。所有过滤器都清洗一遍后,清洗流程结束。

  外接清液或气源反洗:关闭待清洗过滤器进出口阀,打开排污阀和反洗流体进口阀,对此过滤器进行反洗,反洗一定时间后关闭排污阀和反洗流体进口阀,恢复过滤状态,再按顺序对下一台过滤器进行清洗。所有过滤器都清洗一遍后,清洗流程结束。

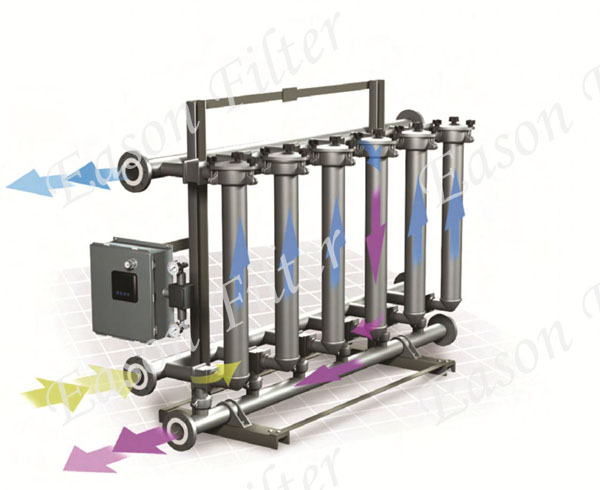

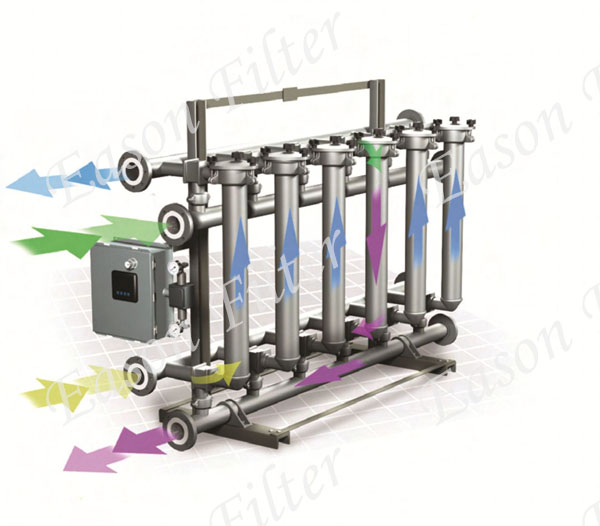

                                    滤后清液反洗流程示意                                                         外接清液或气源反洗流程示意

产品优势

        1、外接清洗源,可用于常压或负压工况

          2、仅需备用一套过滤单元,成本低

          3、过滤精度高,可达0.22μm

          4、多样化的结构设计,可适应多种要求

          5、可对任一台过滤器离线维护

          6、滤芯强度高,可耐受0.7MPa的差压

          7、PLC控制,安全可靠

          8、适用范围广,可过滤粘性物料

          9、模块成套供货,减少现场施工

         10、可配装差压仪表、自动阀、PLC控制系统,以实现自动控制和DCS远程控制。

         11、多台设备并联,实现不断流反洗

         12、多种滤芯可选,适用各种工况需求

         13、滤芯使用寿命长

         14、使用反洗液与压缩气体组合反吹,可清洁不易脱落的杂质。

         15、模块化组合,后期改造扩展方便

         16、过滤器壳体可按压力容器设计、制造和检验,并受特检院监检,质量保证。


应用领域

       水处理: 各种原水、工艺用水、冷却循环水;

        石油炼化: 柴油、汽油、石脑油、FCC油浆、VRDS减压渣油加氢脱硫、ARDS常压渣油加氢脱硫、AGO常压瓦斯油、CGO焦化蜡油、VGO减压瓦斯油;在加氢装置中,过滤原料油,延长催化剂寿命。在硫磺回收中,溶剂再生装置中,保护胺液,避免胺液发泡。

        其他液体: 溶剂、酸碱液过滤等。



注:设备的详细参数、介绍资料等,欢迎来电索取。
