设备描述

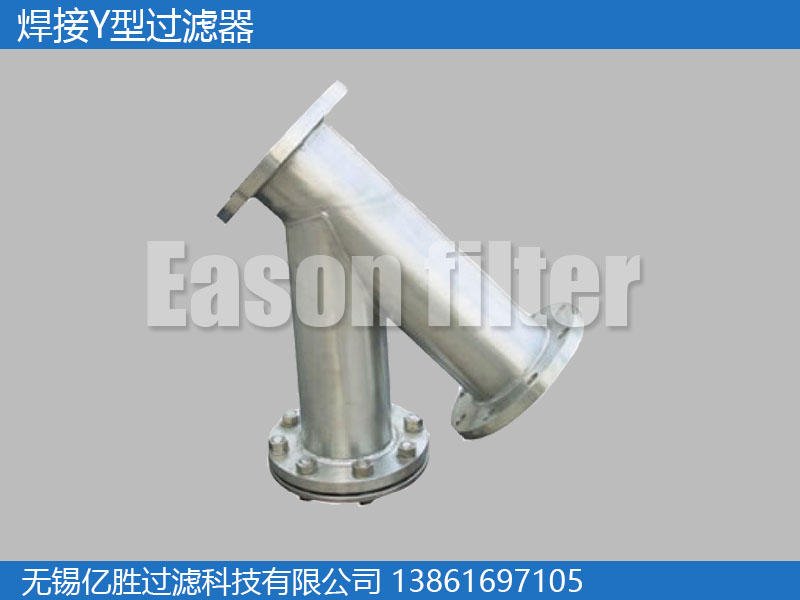

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，在特定额使用工况条件下，铸造过滤器不能满足设计要求时，就需要用焊接的过滤器替代。
焊接Y型过滤器具有适用性广，阻力小，排污方便，可根据现安装条件非标定制尺寸等特点。
焊接Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 Y型过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤筒后，固体杂质颗粒被阻挡在滤筒内，而洁净的流体通过滤筒，由过滤器出口排出。
焊接Y过滤器，可以根据实际工况需要，使用不同材料的管材。板材，也可以根据GB/T150-2011设计制造和检验，并经特检院监检。
技术参数：
过滤单元数量：1
滤元形式： 冲孔滤篮内附滤网
可选精度（μm）：50-3000
壳体材质：CS、304、316L、CS+防腐涂层
口径尺寸：DN25-DN600
适用粘度（cp）：0-100000
适用温度（℃）：-196~250
设计压力（MPa）：1.0/1.6/2.5
注：设计压力、过滤精度可以按需设计
适用领域：
原水处理、水处理系统、电力、钢铁、造纸、采矿、石油化工、市政设施等

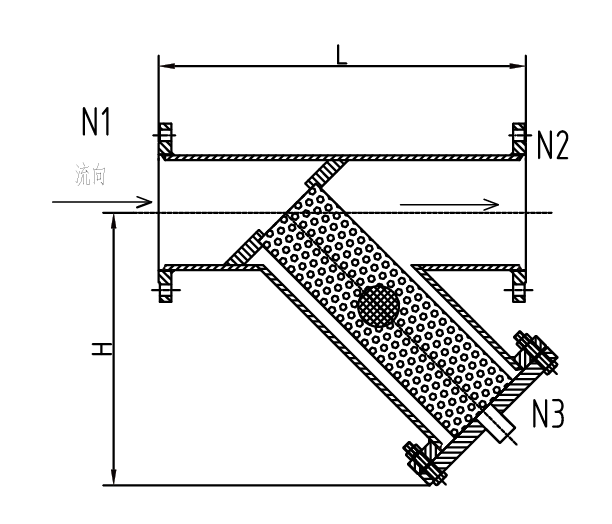

尺寸表
| 型号 | 进出口径(DN) | L(mm) | H(mm) | 管塞 |
| YS-GD-HY-15 | 15 | 260 | 177(181) | R3/8" |
| YS-GD-HY-20 | 20 | 280 | 196(205) | R3/8" |
| YS-GD-HY-25 | 25 | 290 | 208(215) | R3/8" |
| YS-GD-HY-32 | 32 | 310 | 227(234) | R3/8" |
| YS-GD-HY-40 | 40 | 320 | 238(250) | R3/8" |
| YS-GD-HY-50 | 50 | 300(360) | 240(254) | R1/2" |
| YS-GD-HY-65 | 65 | 340(370) | 274(286) | R1/2" |
| YS-GD-HY-80 | 80 | 380(400) | 307(317) | R1/2" |
| YS-GD-HY-100 | 100 | 450(520) | 349(378) | R3/4" |
| YS-GD-HY-150 | 150 | 580(620) | 424(461) | R3/4" |
| YS-GD-HY-200 | 200 | 700(720) | 520(542) | R3/4" |
| YS-GD-HY-250 | 250 | 800(820) | 606(633) | R3/4" |
| YS-GD-HY-300 | 300 | 950(970) | 728(753) | R3/4" |
备注：1、尺寸表仅适用于0.25-2.5MPa、150LB、300LB压力等级的焊接Y过滤器。
2、尺寸表内括号内的数字代表300LB的过滤器尺寸。
3、焊接Y型过滤器尺寸可非标设计。尺寸表内没有的口径，无锡亿胜过滤也可以按要求非标设计。
注：设备的详细参数、介绍资料等，欢迎来电索取。
